Description

NAME : Conveyor Belt Monitoring system
MAKER : PHOENIX (Continental 그룹사)
COUNTRY : Germany

• 조업중 벨트의 실시간 상태를 점검해서 운전자에게 정보제공 및 데이터 축적/관리 그리고 필요시 벨트 정지, 보고서 송부
• 벨트를 파손 시킬수 있는 모든 가능성(항목) 감지 가능(표면상태, 찢김, Steel cord, 접합부, Belt 배열 등)
• 사전 벨트수리 및 교체로 조업, 정비, 안전 측면에서 시간과 비용 절감 및 효율 향상
• 벨트의 성능 향상 및 수명 연장



PHOENIX 설비별 감지항목

• ■ PHOENOCARE Cord Guard
• Steel cord의 파손 및 철심 접합부(Splice)의 파손,이완 상태 모니터링영구 자석(Permanent Magnetic) 시스템을 활용해서 자성을 가진 Steel cord와 Splicing의 자성 이미지를 실시간 기록 관리, 손상부 감지 및 유지보수 상태을 제공하는 설비.



• ■ PHOENOCARE Cord Guard XD
• Cord Guard XD의 시스템을 기반으로 Belt에 찢김 감지센서(RFID)을 일정한 간격으로 삽입하여 철심과 철심접합부의 상태뿐 아니라 벨트의 운전방향 찢김과 가장자리 손상도 감지하는 설비
• 벨트 찢김이 발생하면 삽입된 센서도 손상을 입으며, 센서의 배열의 변화로 이어져서 즉시 감지됨.
• 설비 도입시 기존에 설치된 일반 벨트에는 센서를 추가로 삽입후 가동, 이후 벨트 교체시 센서가 삽입되어서 생산된 PHOENIX Conveyor belt 사용 추천



• ■ PHOENOCARE Sensor Guard
• Transmitter(Tx)에서 발생된 전자기장이 벨트에 삽입된 Closed-circuit loops(폐쇄회로)와 RFID를 통해 Receiver(Rx)로 전달되는 과정을 Monitoring 함으로써 벨트의 찢김을 감지함.
• 벨트 찢김이 발생하면 Loop의 손상으로 이어져 즉시 감지됨.
• 설비 도입시 기존에 설치된 일반 벨트에는 Loops를 추가로 삽입후 가동, 이후 벨트 교체시 Loops가 삽입되어서 생산된 PHOENIX Conveyor belt 사용 추천



• ■ PHOENOCARE SC Splice Guard
• 자기장으로 접합부의 길이를 감지 후 컨베이어의 운전 시간에 따른 접합부의 이완 상태를 모니터링 한다.
• 접합부의 길이가 위험 수준까지 이완이 되면, 컨베이어를 정지시켜서 벨트의 파손을 미연에 방지한다.

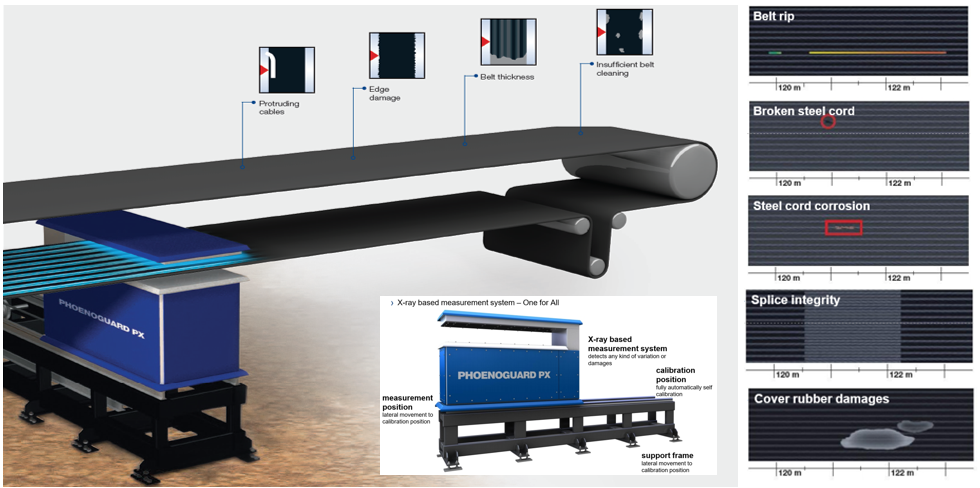

• ■ PHOENOCARE PX
• “One-For-All” (PHOENOGUARD PX 하나의 시스템으로 벨트의 모든 상태를 자동 점검, 진단, 레포팅 및사전 조치/벨트 정지 까지 할수 있음.)
• 벨트를 X-ray로 실시간으로 스캔해서 벨트의 모든 상태(벨트 표면, Steel Cord, Splice, 벨트 배열)를 초기의 벨트 상태와 비교, 벨트에 손상을 끼치는 변화에 대해서는 지속적으로 모니터링/점검.



• ■ PHOENOCARE  Cover Guard
• 고객이 요구하는 정보가 포함된 Daily report 생성 및 이메일로 관련자에게 자동 송부.
• Nearly Maintenance Free
• 분석된 결과를 바탕으로 벨트의 수리 일정 및 범위를 운전자에 Reporting 함. 높은 기술력, 신뢰성과 안정성이 검증된 설비임.
